古陶器的颜色分类

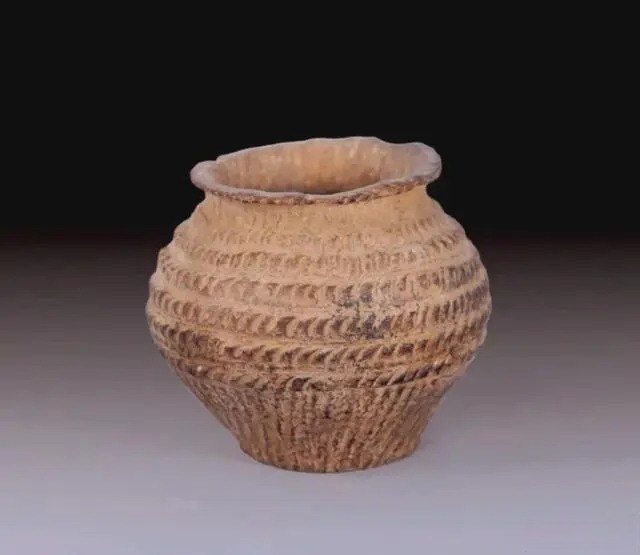

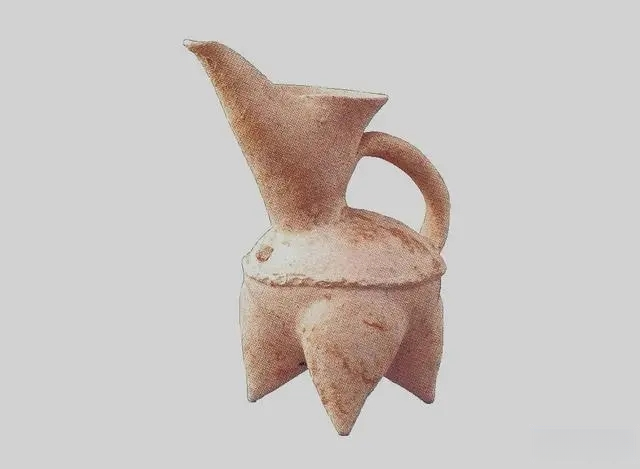

一、红陶

红陶的颜色有土红、砖红、褐红等。红陶在1921年河南渑池县仰韶文化首次发现。

红陶有：泥质红陶、细腻红陶、夹沙红陶。泥质红陶是对胎土的简易性淘洗，细腻红陶的胎土则是
精淘而来，夹沙红陶的胎土是掺和沙粒。

陶器呈现红色则是采用氧化焰烧制，让陶胎中的铁元素大部分还原成三氧化二铁，就是三价铁，陶
器表面出现红色。

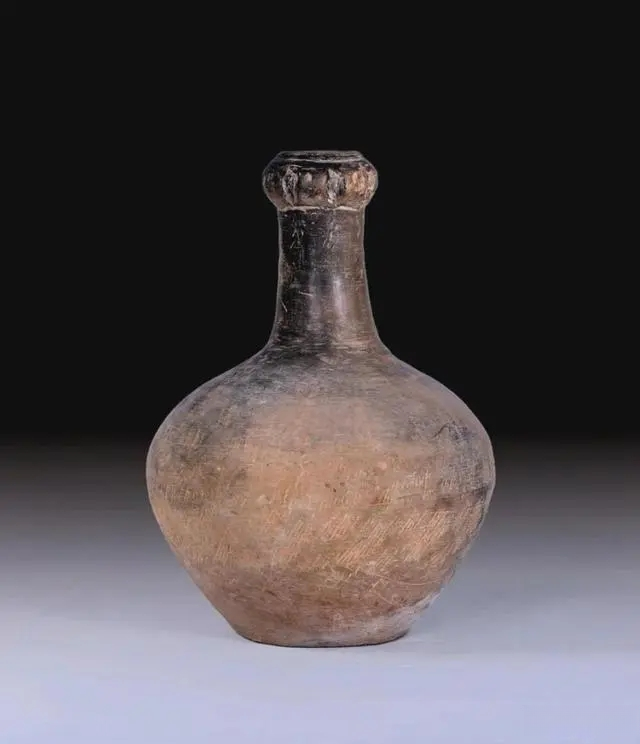

二、灰陶

陶土中羼入一定比例的砂粒、贝壳末、植物茎叶等，从而烧制成灰色。灰陶出现于红陶之后，流行
于秦汉，细腻程度比红陶优胜，最终替代了红陶。

灰陶用还原焰烧制，在烧陶的后期，窑中加入水或湿柴，形成一氧化碳和氢气，使陶器中的三氧化
二铁变成二价铁。三氧化二铁是红色，二价铁是灰黑色，所以出现灰色或灰黑色。这是古人智慧的
结晶，是从无数次的试验中得来。看似简单的陶制器皿，其成型则使无数人付出心血。

三、黑陶

最早发现于龙山文化，距今五到四千年左右，黑色发亮，器壁较薄，有人形容薄如蛋壳，厚度为3毫
米，个别为1毫米。制作精美。陶土与红陶一样，有三种：泥质黑陶、细腻黑陶、夹沙黑陶。

黑陶土需要经过精细淘洗，再进行一段时间的陈腐。制作的方法是将陶坯晾晒至半干，然后用鹅卵石
、玛瑙、玉石一类细腻坚硬物进行打磨，故称“细打磨器”。然后入窑进行1000℃的焙烧。烧制快结束
时加入少量的水，窑内产生大量浓烟熏至陶器，浓烟中的炭粒附着在陶器表面以及空隙，出现漆黑。

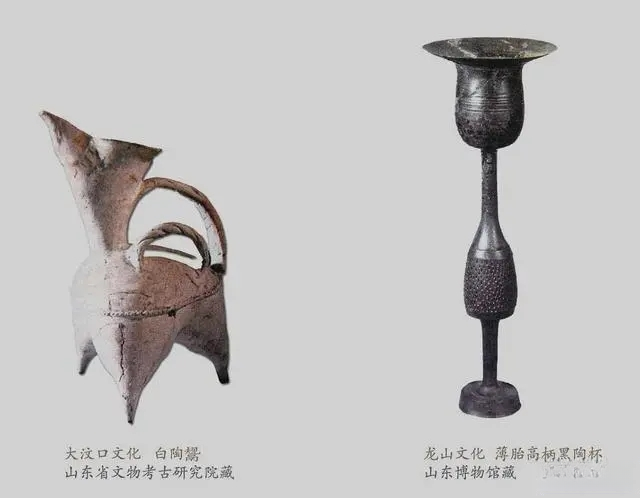

四、白陶

最早出现于黄河流域的仰韶文化晚期，在大汶口文化和龙山文化中流行，主要用高岭土烧制而成。由
于胎土中的铁含量比陶土的低，均低于2%。在氧化焰中烧成后，氧化铁的含量低，所以胎质出现白
色。烧制温度在1000℃。

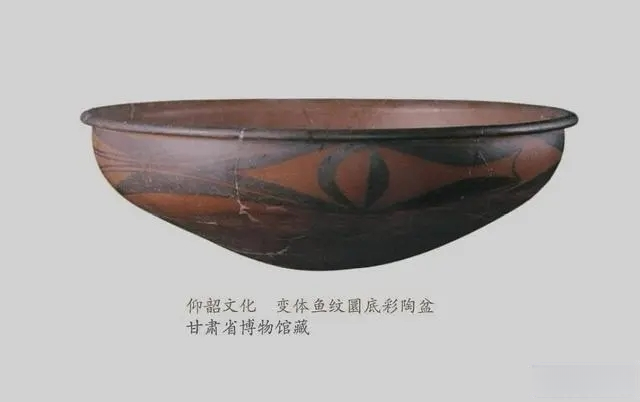

五、彩陶与彩绘陶

器型外壁、内壁绘有红、黑、赭等色，经过烧制的陶器叫彩陶。赭色主要元素为铁，以赭石为原料，
在仰韶文化中发现赭石研磨器。黑色为铁和锰，原料是含铁较高的红土，白色有少量的铁元素，基本
没有色剂。

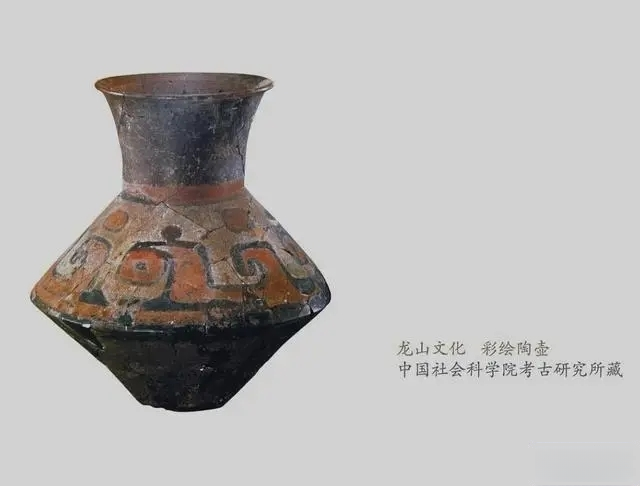

彩绘陶出现较晚，色彩容易脱落，因为色彩未经过与陶器同时焙烧，所以容易仿制。

六、印文陶

印文陶起源于新石器时代晚期。在约3500~2500年间流行。印文陶有两种，软陶和硬陶。硬陶的胎土
为细淘洗，烧制温度高。商周开始出现青瓷和印纹陶同烧，晚期出现青瓷碎片，烧制温度在1200~13
00℃。印纹陶在西周兴盛，主要受青铜器花纹影响,发展到春秋战国，秦汉唐也有，后演变为印花瓷。

制作的特点：印纹由磨具拍打压印而成，必须在软陶坯上进行。为了不损坏陶器，需要“抵手”在内，
与“外陶拍”相配合，这样内壁就有了凹窝。

纹饰有五六十种，以各种编织纹为主，自然现象与动物纹也有。如席纹、方格纹、菱形纹、米字纹、
水波纹、山字纹等。商代出现回字纹、云雷纹；西周出现夔纹、饕餮纹等。主要与青铜器纹同步。

七、琉璃器、珐华器

琉璃器最早出现于战国，隋唐辽元时期流行，明代普遍。琉璃器主要用于建筑，是以铅为助溶剂，以
含铁、铜、锰、钴的物质作为着色剂，再以石英制成。先烧好素胎，再施琉璃，然后二次低温烧制。
颜色主要有黄、绿、紫、蓝。

八、宜钧

宜钧是指在宜兴地区生产的一种仿钧窑釉的陶器。胎有白色和紫色，用含铁、铜、钴、锰的物质为着
色剂，生坯胎施釉，烧制温度为1200℃，颜色有天青、天蓝等。釉彩较厚，开片较细，不透明，因为
与宋代钧窑产品有类似之处，故称“宜钧”。明代流行，万历时期达到较高水平。

九、釉陶

釉陶最早出现在西汉时期我国关中地区，大约自汉宣帝以后得到发展。其特征是在陶器表面施以低温
釉，是琉璃陶的进化。

釉陶以铁为主要着色剂，以铅为助燃剂，使釉的熔点降至700℃左右。汉代陪葬品中较多。

特征：釉陶主要流行于北方，西汉中期在陕西和河南流行。多为墓葬出土，在釉彩表面有一层银白色
光泽，称为“银釉”，行语叫“银光皮”等。银釉的形成是由于铅绿釉长期处于潮湿环境，经过水和大气的
作用，釉面受到轻微溶蚀，溶蚀下来的物质同水中可溶性盐类在一定条件下，沉淀于表层的裂缝，如
此重复沉淀，厚度不断增加，再由于光线角度，产生银白色光泽。
